地 址：安徽省合肥市包河區(qū)巢湖南
路五里廟不銹鋼鋁材城18號
門 店：合肥市五金商貿(mào)城東二環(huán)
入口北100米
電 話：0551-63404611
手 機(jī)：13955170300/13955170330
產(chǎn)品中心
聯(lián)系我們
首頁 > 產(chǎn)品中心 > 耐力板
耐力板
1、產(chǎn)品簡介
1.工業(yè)廠房、公共建筑、民用建筑、現(xiàn)代商業(yè)建筑的安全采光材料。
2.高速公路、高架道路之隔音屏。
3路牌廣告、燈箱廣告及展示展覽布置、可二次成型。
4地鐵、地下車庫出口的雨棚。
5現(xiàn)代農(nóng)業(yè)、養(yǎng)殖業(yè)室內(nèi)游泳池的采光頂。
6銀行透明隔斷、珠寶陳列柜、警用防爆盾牌等。
|
產(chǎn)品名稱 |
厚度 |
規(guī)格 |
顏色 |
比重 |
|
PC耐力板
PC顆粒板
PC磨砂板 |
1.5mm |
1.212m*30m 1.56m*30m 1.818m*30m 2.1m*30m |
透明 湖綠 寶藍(lán) 乳白 翠綠 茶色等 |
1.2 |
|
2mm |
||||
|
2.5mm |
||||
|
3mm |
||||
|
4mm |
厚度：1mm～15mm ，寬度：0 m~2.5m ，長度：無限長，各種顏色等，均可訂做生產(chǎn)
??（1）透光
性：PC板透光率最高可達(dá)89%，可與玻璃相妣美。UV涂層板在太陽光下爆曬不會產(chǎn)生黃變，霧化，透光不佳，十年后透光流失僅為6%，PVC流失率則高達(dá)15%—20%，玻璃纖維為12%-20%。
??（2）抗撞擊：撞擊強(qiáng)度是普通玻璃的250-300倍，同等厚度亞克力板的30倍，是鋼化玻璃的2-20倍，用3kg錘以下兩米墜下也無裂痕，有“不碎玻璃”和“響鋼”的美稱。
??（3）重量輕：比重僅為玻璃的一半，節(jié)省運(yùn)輸、搬卸、安裝以及支撐框架的成本。
??（4）阻燃：國家標(biāo)準(zhǔn)GB50222—95確認(rèn)，PC板為難燃一級，即B1級。PC板自身燃點(diǎn)是580攝氏度，離火后自熄，燃燒時不會產(chǎn)生有毒氣體，不會助長火勢的蔓延。
??（5）防紫外線：PC板一面鍍有抗紫外線（UV）涂層，可阻擋紫外線穿過，及適合保護(hù)貴重藝術(shù)品及展品，使其不受紫外線破壞。
??（6）可彎曲性：可依設(shè)計圖在工地現(xiàn)場采用冷彎方式，安裝成拱形，半圓形頂和窗。最小彎曲半徑為采用板厚度的175倍，亦可熱彎。
??（7）隔音性：PC板隔音效果明顯，比同等厚度的玻璃和亞加力板有更佳的音，響絕緣性，在厚度相同的條件下，PC板的隔聲量比玻璃提高3—4DB。在國際上是高速公路隔音屏障的首選材料。
??（8）節(jié)能性：夏天保涼，冬天保溫，PC板有更低于普通玻璃和其它塑料的熱導(dǎo)率（K值），隔熱效果比同等玻璃高7％-25％，PC板的隔熱最高至49%。從而使熱量損失大大降低，用于有暖設(shè)備的建筑，屬環(huán)保材料。
??（10）耐候性：PC板可以在－40℃至120℃范圍保持各項(xiàng)物理指標(biāo)的穩(wěn)定性。人工氣候老化試驗(yàn)4000小時，黃變度為2，透光率降低值僅0.6％。
PC耐力板產(chǎn)品性能
(一)機(jī)械性能
1、抗沖擊強(qiáng)度：PC耐力板抗沖擊性能極佳，它比傳統(tǒng)玻璃高250倍，比亞克力板材高30倍。
PC耐力板的沖擊強(qiáng)度有如“透明鋼板”之稱。
2、拉伸強(qiáng)度好，PC耐力板耐熱性佳，即使在120℃，其拉伸強(qiáng)度仍可達(dá)350kgf/cm2。
3、彎曲強(qiáng)度：PC耐力板抗彎性良好，即使彎曲角度達(dá)90°，仍不斷裂。
4、抗疲勞與抗蠕變性：PC耐力板具有很好的抗蠕變性。即使在高溫下其蠕變?nèi)院苄 ?/span>
(二)熱性能
1、熔形溫度：PC耐力板熔形溫度135℃，其連續(xù)使用溫度達(dá)120℃。

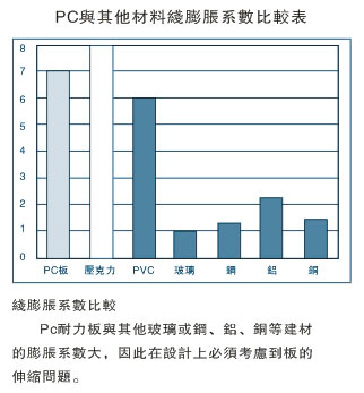

2、線膨脹系數(shù)：線膨脹系數(shù)為7×10-5cm/cm/℃在塑膠中屬較小的。
三、PC耐力板施工規(guī)范要求
(一)安裝前注意事項(xiàng)
1、清潔金屬框架，絕對不可有金屬彎管油或酸洗液等
化學(xué)物質(zhì)殘留于框架上。
膨脹值=線性膨脹系數(shù)×長度×最大溫度變化值線性膨脹系數(shù)為=7×10-5(cm/cm/℃)
實(shí)例：長度100cm的PC板，安裝在晝夜溫差40℃的環(huán)境中，則其預(yù)留膨脹空間為：
膨脹值=7×10-5(cm/cm/℃)×100(cm)×40℃=0.28(cm)故預(yù)留膨脹空間至少要0.28cm。
3、PVC墊圈中的增塑劑（DOP）及某些橡膠墊圈中的化學(xué)物質(zhì)會遷移到墊圈表面，與PC
板接觸后會破壞PC板，因此絕對不可使用。建議使用墊圈的材質(zhì)為EPDM rubber(三元乙丙
橡膠)、Siliconer rubber(硅橡膠)及Neoprene rubber(氯丁橡膠)。如沒有合適的墊圈，則寧
可不用，也不能選用會破壞PC材質(zhì)的墊圈。
4、需密封安裝，可選用中性的Silicone (硅)系列密封膠以及雙面防水膠帶和橡膠壓條。
5、雙面防水膠帶除用于防水外，也可用于PC板與框架間的襯墊材料。有部分雙面膠帶的膠面對PC板皆有破壞，故施工中兼選用。
6、裁切時須用電動工具，鋸片最好為碳化鎢材質(zhì)，裁切前須將板材固定避免振動。
7、PC板極易刮傷，裁切時切勿將保護(hù)膜撕開。裁切前必須標(biāo)線記號，盡可能標(biāo)記在保護(hù)膜上，如必須直接標(biāo)記在板材上，請使用蠟筆，應(yīng)避免使用尖銳工具接觸。
8、新的建筑物在水泥未完全干之前，切勿與PC板直接接觸，否則水泥中的堿性物質(zhì)會破壞PC板材質(zhì)。
9、PC板如須彎曲使用，其施工半徑需大于允許曲率半徑。
實(shí)例：如：3mmPC板用于室外其曲率半徑應(yīng)為：
3mm×180=540mm=54cm 所以設(shè)計的曲率半徑至少要大于54cm，可參見最小彎曲半徑表。
10、曲率半徑（R）小于板厚的180倍時，彎曲施工須采用熱成型，如真空成型就是熱成型的方式之一，但如果熱成型的溫度高于120℃時，則要先將保護(hù)膜撕去，再進(jìn)行熱成型。

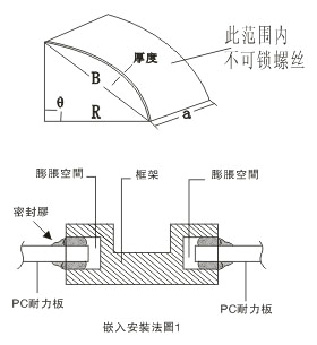

11、允許撓曲角度θ:如右圖所示彎曲中心角度θ須小于或等于90°，若大于90°則在小于90°的部分須加補(bǔ)強(qiáng)框條
(二)正確安裝方法
1、嵌入安裝法（圖1、圖2）
(1)PC板上保護(hù)膜會影響與密封件的粘合,故在PC嵌入前應(yīng)先將嵌入部份的保護(hù)膜除去。5-10mm。
(2)PC板嵌入時，需有適當(dāng)?shù)那度肓考芭蛎浛臻g。如嵌入量太少，則PC板可能因風(fēng)壓或其他重壓而脫落；如膨脹空間不夠，PC板也可能因膨脹而產(chǎn)生應(yīng)力，導(dǎo)致?lián)p壞。
2、螺絲安裝法
(1)螺絲間距，可依板厚，作適當(dāng)?shù)呐渲?，間距太小及太大均不好。如間距太小，有時
會因太緊而引發(fā)應(yīng)力，造成破壞；如間距太大，又可能使PC板固定不穩(wěn)。為此推薦
采用以下間距；
A、板厚3.0mm以下,間距為10~20cm
B、板厚3.0mm以上,間距為20~30cm
C、若以壓條固定時,間距為20~30cm

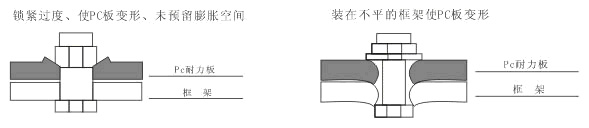

錯誤安裝圖例
(三)PC耐力板清潔與保養(yǎng)
1、堆積存放的板材不能和水泥地面直接接觸。
2、避免將重物直接置于板材之上，不可將利器及硬質(zhì)器具接觸板材。
3、不可使用堿性物質(zhì)或與聚碳酸酯不相溶的清潔劑清洗板材。
4、板材面積較小時可采用中性洗滌劑（如乙醇、乙烷、丁基纖維素），
